　　蜂窝斜管填料厂家我国城市黑臭水体治理面临的挑战与机遇。福州，全国黑臭水体治理示范城市之一，7个水系治理PPP项目投资过百亿，涵盖42条黑臭水体，从2017年至今，已有一大批项目建成落地，在全国极具代表性。本文根据我国城市截污治污基础设施建设和运行情况的统计分析(不包括香港、澳门、台湾省等地区)，详细分析了管网高覆盖率城市水体黑臭、污水高处理率城市水体黑臭、雨天黑臭3类黑臭问题和城市排水管网建设以及管理的对应关系，阐述了治理城市黑臭水体的技术和市场需求。城市污水治理基础设施建设框架基本形成背景下的水体黑臭问题，不仅在我国存在，在其他发展中国家也普遍存在，但在欧美河流治理范例中，这些问题并不突出。因此，期望我国解决这些问题的技术方法和管理体系能为发展中国家水污染治理提供借鉴，对推进水环境治理和城市可持续发展具有重要意义。

　　引言

　　城市水体黑臭是当今我国最突出的环境问题之一。2015年4月《水污染防治行动计划》发布，将城市黑臭水体治理作为一项重要任务，要求到2020年，全国地级及以上城市建成区黑臭水体控制在10%以内，到2030年，城市建成区黑臭水体总体得到消除。2018年5月，生态环境保护大会把消灭城市黑臭水体作为实施水污染防治行动计划的重要内容。2018年6月《关于全面加强生态环境保护，坚决打好污染防治攻坚战的意见》发布，对城市黑臭水体治理等“五大水相关战役”作出详细规定。

　　城市黑臭水体治理是一项长期的系统性工程，与城市规划不合理、基础设施不匹配、监督管理不完善等复杂因素密切相关，导致黑臭水体治理面临巨大的挑战。2016年2月，住房和城乡建设部、环保部正式发布黑臭水体清单，全国220多个地级以上城市黑臭水体高达2 100个，64%集中在东南沿海地区，因此，我国城市黑臭水体治理存在巨大的市场机遇。治理是否见到成效不仅取决于技术支撑，也需要强大的社会资本投入，同时，政府的管理体系也亟需完善。

　　一、、我国城市水环境基础设施建设基本情况

　　改革开放以来，随着我国城市化进程加快，城市人口比例从1978年不足20%到2018年增长为约60%，城市人口达到8亿人，我国城市水系单位面积的污水排放量是欧美城市的3~4倍。自上世纪90年代开始，我国政府大力推动城市污水治理基础设施的建设，污染治理投资逐年增加。到2016年，我国城市在污水处理工程建设的总投资达到1 485.5亿元，占GDP比例维持在1.1%~1.8%，我国城市平均污水处理率达到90%，与欧美国家污水处理率相近，东南沿海城市污水集中处理率高达94%以上，达到世界领先水平。我国城市建成区管网密度从1981年的3.17 km/km²提高到2016年的10.61 km/km²。但是，我国城市重污染水体依然保持在9%左右，大部分集中在经济发展和污水治理较为领先的东南沿海地区。这个背景下的城市水体污染问题是我国和其他发展中国家普遍存在的共性问题，其成因及对策值得深入剖析和探讨，对我国和世界上类似国家的水环境治理以及城市可持续发展具有重要的指导作用和借鉴意义。

　　二、城市排水管网问题是黑臭水体治理面临的挑战

　　经过多年的持续努力，我国城市排水管网架构基本形成，但是，建设规划不成体系，总管、干管比较完整，支管和收集管网残缺不齐，施工质量比较粗糙，由此，严重影响了污水截污纳管，大量污染直排河道。我国城市的管网问题导致的水体黑臭可以分成3类。

　　2.1 污水管网高覆盖背景下的城市水体黑臭

　　只重污水总管和干管建设，忽视收集管网建设;强调主要河流污染治理，不按水系截污治污是我国城市污水管网高覆盖率背景下水体黑臭的根本成因。

　　2.1.1 忽视污水收集管网建设

　　我国城市排水管网覆盖率已经达到90%以上，与欧美国家和日本相当，但收集管网不完善，城市排水管网密度远远低于日本、美国等城市。日本城市排水管网长度在2004年已达到35万km，排水管网密度一般在20～30 km/km²，高密度城区可达50 km/km²;美国城市排水管道长度在2002年约为150万km，城市排水管网密度平均在15 km/km²以上。我国城市排水管网建设过程中，往往只注重总管和干管的建设，忽视了收集管网的建设，这个问题在中国县级城市更加严重。众多污染源无法纳入污水管网，只能直排河道，造成管网高覆盖率情况下城市河道黑臭。

　　回顾上海市苏州河水环境综合整治一期工程实施之际，虽然当时已经建成了中心城区污水集中处理工程(即合流污水治理一期工程和污水治理二期工程)，但是由于污水收集管网建设不同步，污水实际收集处理率只有44%，56%的污水未经处理直接排入河道。针对这个问题，重点实施了收集管网建设，污水收集率提高到90%以上。

　　2.1.2 忽视河网水系截污治污

　　我国城市水体污染最严重的东南沿海地区，河网密布，纵横交错，互联互通。在污水管网设计和建设时，往往重视干流的截污，忽视支流的截污;重视中心城区的截污，忽视按水系截污，导致往复回荡河流水质相互影响，干流截污效益不明显。例如，在1993年上海市合流污水一期工程建成后，直接排向苏州河干流的污染源被全部截流，但是在苏州河中下游的6支流范围内，仍有上千个污染源未被截流，每天直排污水量约30万m³，支流污染严重影响了干流水质，这是当时合流污水一期工程竣工后苏州河干流仍然黑臭的重要原因。随后开展的苏州河环境综合整治工程，重点实施了基于河网水系全面截污的污水管网工程建设，有效实现了全水系截污治污，为苏州河消除黑臭、改善水质奠定了坚实基础。

　　2.2 污水高处理率背景下的城市水体黑臭

　　根据我国城市每年发布的环境公报可以看出，各地污水处理率基本都在90%以上，污水收集处理率和欧美国家接近，但是城市水体水质差距较大。原因是大量地下水和雨水排入污水处理厂，虚高了城市污水处理率，高处理率数字后面隐藏了污水未经处理直接排放的真相，导致河道受到严重污染。

　　2.2.1 管道破损导致地下水入渗量较大

　　截至2015年底，我国城市排水管道长度总量达到54万km，其中26.1万km排水管网的使用时间在10年以上。由于污水腐蚀、侵蚀、冲刷、沉积及地面荷载等影响，污水管道破损严重的问题在我国城市普遍存在。敷设在地下水水位以下的排水管道，地下水进入污水管网，挤占了污水管网的输送容量，降低了污水处理厂的进水浓度，我国4 000多座污水处理厂中约有1 000座进水COD在150 mg/L以下，污水处理厂设计生活污水进水COD是350 mg/L，两者相比说明污水处理厂处理的并不全是污水。我国南方城市这个问题更加明显，南方污水管道地下埋深一般3~5 m，深的达到7 m，低于地下水位，如果管网不防渗，地下水就会渗入管网，所以解决污水管网渗漏的问题非常关键。北京市污水处理厂进水氨氮浓度38.1 mg/L，总氮浓度48.8 mg/L;南方城市污水处理厂的进水氨氮浓度21.9~24.0 mg/L，总氮浓度30.4~35.1 mg/L，据此可以推算出我国南方地区污水管道中地下水的比例可高达28%~40%。根据调查，我国南方城市的管道地下水入渗量可达3 800~6 300 m³/(km²·d)，而德国为1 296 m³/(km²·d)，是德国的3~5倍。

　　2.2.2 大量雨水非法进入城市污水处理厂

　　图1a为我国某大型污水处理厂2011~2018年晴天进水量和雨天进水量比较，晴天年平均进水量总体比较稳定，波动较小，年际变化不是十分明显，但是雨天进水量有逐年增加的倾向。污水处理厂雨天进水量明显高于晴天进水量，雨天平均进水量超过晴天平均进水量14%~23%，最大值达到同期晴天进水量的1.7~2.2倍。图1b做了污水处理厂晴天与雨天进水氨氮浓度的比较，从中可以看出，雨天污水处理厂的氨氮浓度明显低于晴天进水浓度，污水处理厂雨天年平均氨氮浓度为18~25 mg/L，而晴天进水的氨氮年平均浓度为21~26 mg/L。图2给出了同一污水处理厂雨季(5~8月)晴天进水量和雨天进水量的比较，从中可以看出，雨天和晴天进水量平均值差异更加明显，雨天进水量大于晴天进水量16%~35%。雨水进入了污水处理厂，增加了污水处理的水量，降低了进水浓度，侵占了污水管网输送容量。

　　这个问题在中小城市更加严重，污水处理厂雨天被淹的事件也时有发生。图3是我国某中小城市污水处理厂晴天和雨天进水量调查结果，雨天时污水处理厂的进水量高达旱天进水量的2倍以上，以致暴雨发生时，污水处理厂溢流严重，厂区甚至发生漫流。雨水管道非法接入污水管网可能是因为管网施工监理不到位所致，但是，也有部分地区为了避免雨天溢流污染对河道的影响，故意接入污水管网。

　　2.3 雨天黑臭

　　随着黑臭水体治理措施加大，许多城市水体晴天消除了黑臭，但伴随而来的是雨天河道黑臭，这种现象在我国东南沿海城市尤为严重。合流制系统初期雨水排放和分流制系统雨水管网溢流是我国城市河道雨天黑臭的重要成因，也是我国城市黑臭水体治理中最难攻克的难关。

　　2.3.1 我国城市合流制系统污水输送沿程沉积严重

　　我国大概有10.9万km的合流制管网，大部分城市的中心城区为合流制系统。我国城市规模较大，污水处理厂通常位于郊区，所以，合流制系统输送距离较远，晴天流速较慢，污水管网一定程度上成为颗粒态污染物的蓄存箱，导致末端污水处理厂进水浓度偏低。根据统计分析，超过70%的污水处理厂进水COD浓度低于300 mg/L，超过30%的污水处理厂进水COD浓度低于200 mg/L(见图4)。表1为我国典型城市污水处理厂进水水质与部分国家污水厂进水水质的对比。可以发现我国污水处理厂进水NH3-N浓度与美国南加州污水处理厂进水浓度值相当，其平均值甚至高于欧洲的数值，但是，SS浓度却相差约100 mg/L，BOD、SS平均浓度分别为这些国家污水处理厂进水浓度的74.3%、62.6%，说明我国城市合流制排水管网在污水输送过程中，将近1/3的颗粒态污染被沿程沉积，合流制系统污染沿途沉降也降低了污水处理厂的进水浓度。

　　2.3.2 我国城市分流制系统雨污混接严重

　　我国城市污水管网建设滞后城市发展20余年，率先发展的中心城区在城市排水骨干管网未普及的情况下，为了解决这些区域的污水排放，采取雨污水混接等临时性措施，将污水接入了城市的雨水管网，暂时满足了污水的排放需求。由于在较长时间内没有实施改造，临时措施变成了永久措施，时至今日，大量污染仍然直接排入雨水管道，雨污混接仍然比较普遍。

　　根据我国南方部分城市的调查结果，排入雨水管网的污水下雨时发生溢流污染，排放COD高达800~1 100 mg/L，导致河道雨天黑臭。我国国家水体污染控制与治理科技重大专项课题曾以某个城市为示范，开展了分流制排水系统雨污混接识别与改造的研究。图5是我国东部城市23个分流制排水系统雨污混接情况的调查结果，非法排入雨水管道污水量占服务范围总污水量的平均比例约26.2%，最高达70%。

　　2.3.3 分流制系统雨污混接和合流制系统沉积导致雨天水体黑臭

　　我国城市水体雨天黑臭主要原因是分流制系统和合流制系统雨天溢流污染。表2是我国南方部分城市以及法国、德国和美国雨天溢流污染浓度，可以看出，在我国南方地区，合流制系统雨天排水时，COD高达1 200 mg/L，均值高达540 mg/L;分流制系统的溢流污染浓度，无论是最大浓度或者中值，均比表中所列的国家严重，甚至高出2倍以上。

　　三、技术需求和市场展望

　　我国城镇化快速发展，城镇化率已从2000年的36.22%提高到了2016年的57.35%，但地下管网等基础设施建设却没有跟上。长期以来，我国城市管网建设投入不足，排水管网系统破损严重。随着城市黑臭水体治理中出现的顽症问题的暴露，社会公众乃至决策层终于认清了一个现实，城市排水体系建设的滞后，正在成为我国城市水环境水质改善的绊脚石，成为一道绕不过去的坎，或迟或早都必须要面对的问题。

　　3.1 技术需求

　　由于人口密集，交通繁忙，高楼林立，我国城市管网问题的解决非常困难，地下勘察、地下修复、地下施工存在巨大技术需求。在高密度发展的城区修复破旧管网，比新建管网还要困难。这是我国长期以来“重地上轻地下”的发展思路导致的结果。

　　(1)雨污混接改造。这是解决我国城市水体黑臭问题的关键，查明地下管网雨污混接情况是进行改造的前提。迫切需要开发混接污染源的溯源与追踪技术和地下管网探测与诊断的机器人，确定针对性的工程技术。高度现代化的城区实施地面开挖进行雨污混接改造十分困难，目前，我国城市采取的措施为初期雨水调蓄和旱流污水截流，对于雨天黑臭问题的解决十分有限，溢流污染末端快速净化和拦截装置开发十分重要，排水管网自动调度实现在线调蓄很有必要。

　　(2)管道修复。由于污水的腐蚀、侵蚀、冲刷、沉积及地面荷载等影响，排水管网存在着破损、错口、渗水、漏水、淤积、堵塞等不同程度的缺陷。地下管网探测仪器设备的开发十分迫切，地下管网诊断和修复技术的需求大大增加，非开挖管网建设和带水修复技术急需引进。目前，国内市场正在应用的技术是点状原位固化法、不锈钢套筒法等局部非开挖修复技术和紫外光原位固化法、管片内衬、短管内衬、胀管法等整体非开挖修复工艺，相关环保产业和工程建设市场也将迎来一轮爆发。

　　(3)沉积物清理。远距离输送的合流管道沉积物清理是控制溢流污染的有效措施。目前，我国基本采用人工疏浚，效率较低，因此，预防管网沉积技术，机械清淤和水力自动冲洗等技术方法有很大的需求空间，清淤污泥无害化与资源化处理处置技术需求非常迫切，随着对管道沉积污染的重视，相关装置、结构设计、施工和建设管理将会成为热点。

　　(4)低影响开发。通过绿色基础设施的拦、截、蓄、渗作用，可以有效减少降雨径流，从而减少合流制管网与分流制雨水管道的溢流污染。已有研究表明，绿色基础设施可以有效减少溢流频率，减缓沉积物的冲刷，尤其在中小雨的情形下，效果十分明显。传统灰色排水设施和绿色排水设施的耦合设计与优化管理运行将成为我国城市提高排涝能力、减少径流污染的主流技术。

　　(5)智慧水务。我国大部分城市，特别是中小城市的排水管网运行管理水平较低，很多城市仍然沿用传统的、依靠纸图甚至老工人记忆和经验的管理模式。尽管随着计算机技术的普及和发展，不少城市对排水管网数据进行了信息化处理，但信息化和专业化程度比较低，无法体现排水管网的系统性。另外，部分城市采用了基于GIS的管理系统，实现了城市排水管网地理特征的地图显示和查询功能，但无法实现排水管网的网络分析、动态模拟和优化分析，不能为城市排水管网安全运行提供科学的决策支持。基于传感器的管网、河网运营监控以及集合数学模型预测、实时数据分析、专家案例库查询与推理的智慧水务平台开发，也具有很大的发展空间。

　　3.2 市场展望

　　2015年4月，财政部、环保部发布《关于推进水污染防治领域政府和社会资本合作的实施意见》，提出在水污染防治领域推广PPP模式，完善投融资环境，引导社会资本积极参与、加大投入，提升水污染治理能力。我国黑臭水体治理正由潜在的市场变成现实的市场。我国政府实施依效付费，在黑臭水体治理PPP项目运营过程中定期对社会资本的投资治理和运行效果进行考核，考核结果作为支付项目运营服务费用的依据。社会资本参与城市黑臭水体治理，不仅可以解决政府短期集中投入资金短缺的问题，还可以将环境治理的工程，转换成一个按效果付费、易于管理的合同。这样，通过多方协作的方式，将短期整治与长期维护相结合，推动黑臭水体治理，并保障治理方案稳定运行。目前，河道水环境治理PPP项目已经发展到一定规模，截止到2018年7月，财政部入库河道水环境治理PPP项目共131个，总投资额2 259.18亿元。

　　目前，我国城市水环境治理PPP项目基本没有将现有管网修复与完善包括在内，这也是现有城市黑臭水体治理PPP项目“治理反复、反复治理”的根本原因。PPP项目只有将排水管网的完善与修复纳入其中才能见到长效。但是，我国城市管网资料跟实际情况差距较大，排水管网普遍存在地下水入渗、异物穿入、管道错接、管道淤积、管网破裂等问题，国内参与PPP项目的运营企业多为综合性环保服务企业或是具有雄厚资本实力的跨界者，专攻黑臭水体治理的企业不多，缺乏管网修复的专业技术，面对高密度城市排水管网修复与完善这道难题，无论是技术上还是工程建设上，他们都显得无能为力。

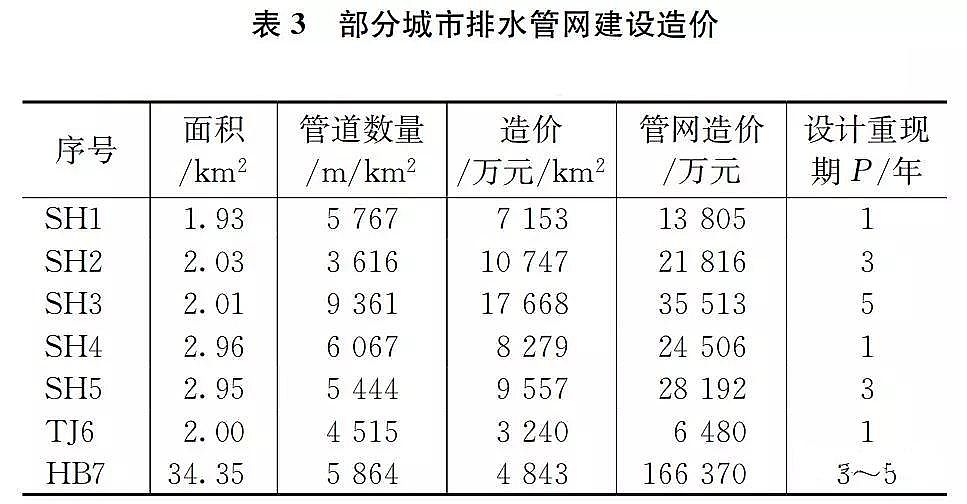

　　根据图6所示，我国城市污水管网仅为供水管网的2/3，意味着城市污水收集管网约有1/3的缺口。表3是我国某设计院承接的排水系统的造价分析，排水管网建设成本720~1 899万元/km²，据此计算分析，我国城市污水收集管网建设还需投资近万亿元。据国内目前已经开展的排水管网的勘察情况，大城市已建地下管网的破损率将近30%，中小城市的情况可能更加严重，据此估算，我国城市管网修复的工程投资将超过数万亿元。据公开资料报道，仅“十三五”期间，我国污水管网建设和改造的投资将超过3 000亿元。目前，我国有关城市管网的话题明显增多，与管网相关的许多企业业绩良好，过去并不受重视的城市污水管网，逐渐迎来产业风口。

　　目前，我国城市排水管网运行基本上由各级政府下属的城市投资建设集团的子公司运营，专业化运营维护水平不高。城市排水管网的运行管理也应该探索新的运营模式，引进专业化的运行管理队伍，采取合同管理或PPP等新运行模式，利用专业队伍的专业人才、新技术、新工艺，为政府提供涵盖“调查、诊断、治理、维护”4个阶段的管理服务，负责城市排水管网运行的全过程管理，解决排水管网的现有问题。政府实施城市排水管网运行管理结果考核，实现管理方式由“以建为主”向“监督管理”转变，相应的市场费用估计也将超过数千亿元。

　　城市排水管网修复完善和后续管理与PPP项目结合，会从根本上改变城市排水管网的现状问题，有助于实现城市黑臭水体治理的目标，并推动环保市场的蓬勃发展，新技术、新装置和新的运营管理模式将催生一批专业从事管网修复与管理的企业，我国巨大的市场将给其带来巨大的收益。2018~2020年将是我国黑臭水体治理市场发展的关键时期，市场和政策整合力度将进一步加大，服务模式也将进一步创新，以治理技术为基础，打通产业链的服务新模式将成为未来市场的重要方向。

　　四、总结

　　城市排水管网完善与修复是城市黑臭水体治理重点，迫切需要新技术和新产品，包括雨污混接识别、溢流污染快速处理、排水管网带水修复、非开挖建设、绿色排水设施等技术，智慧水务、生物技术、绿色技术、新材料融合应用是我国管网高覆盖率城市黑臭河道治理的关键技术手段。要提高城市排水管网的服务质量与效率，不仅要加快城市排水管网的全覆盖，更要保障排水管网的健康运行，才能实现城市排水管网对污水的全收集、全输送。

　　我国黑臭水体治理已经到了中期“复盘”的关键时刻，今后3~5年的路该如何走，是政府、企业以及社会公众需要共同面对的课题。此外，除了295个地级城市，还有县级市、县城、建制镇的黑臭水体治理压力不容小觑。已经治好的河道如何巩固效果，确保不反弹，也是未来需要面对的问题。

　　打好城市黑臭水体治理攻坚战，关键在推进城市环境基础设施建设，督促地方建立长效机制，确保黑臭水体长制久清。我国治理黑臭水体的经验以及城市排水管网修复技术与管理模式，对发展中国家的水环境治理具有指导和借鉴意义。
